View Kamera

View Frustum | | Augenkoordinaten

Eine Kamera bietet folgende wesentliche Einstellmöglichkeiten:

  • Frustum = Kameraobjektiv
  • Kamerakoordinaten = Stativ
  • Beide zusammen = Kameraperspektive

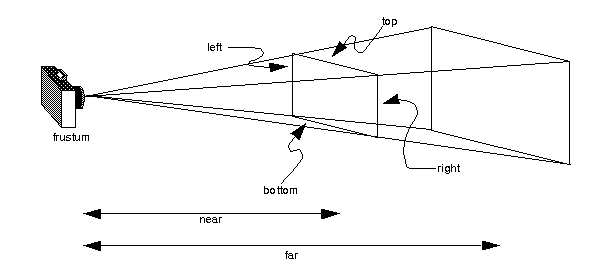

In Kamerakoordinaten ergibt sich das View Frustum aus:

  • Near plane
  • Far plane
  • Bildebene mit Breite w=r-l und Höhe h=t-b
aus OpenGL Redbook

Es gelten folgende Beziehungen:

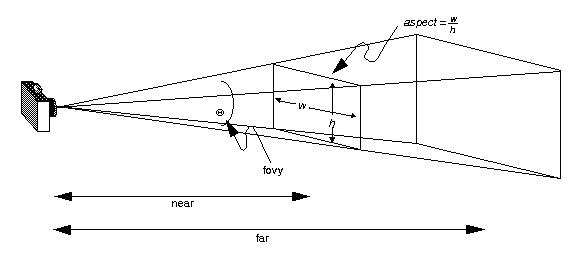

Field of View $\phi_y$ (in y-direction, fovy) und Aspect ratio r:

  • $tan(\frac{\phi_y}2)= \frac{h}{2n}$
  • $r=\frac{w}{h}$

Field of view und aspect ratio definieren Bildebene:

  • $h=2n\tan(\frac{\phi}2)$
  • $w=hr$
aus OpenGL Redbook

Die Parameter $\phi$, r, n, f spezifizieren damit das gesamte Frustum.

Damit ist die Kameraperspektive durch das Dreibein P, u, d und die Frustumparameter $\phi$, r, n, f eindeutig definiert.
