Eine Kamera bietet folgende wesentliche Einstellmöglichkeiten:

• Frustum = Kameraobjektiv
• Kamerakoordinaten = Stativ
• Beide zusammen = Kameraperspektive

In Kamerakoordinaten ergibt sich das View Frustum aus:

• Near plane
• Far plane
• Bildebene mit Breite w=r-l und Höhe h=t-b

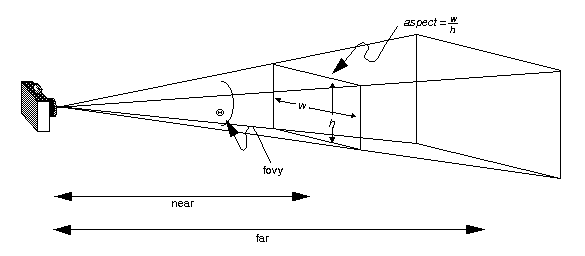

aus OpenGL Redbook

Es gelten folgende Beziehungen:

Field of View $\phi_y$ (in y-direction, fovy) und Aspect ratio r:

• $tan(\frac{\phi_y}2)= \frac{h}{2n}$
• $r=\frac{w}{h}$

Field of view und aspect ratio definieren Bildebene:

• $h=2n\tan(\frac{\phi}2)$
• $w=hr$

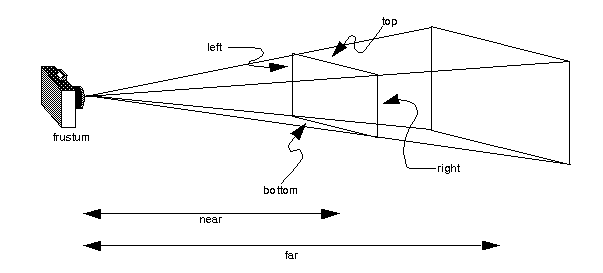

aus OpenGL Redbook

Die Parameter $\phi$, r, n, f spezifizieren damit das gesamte Frustum.

Damit ist die Kameraperspektive durch das Dreibein P, u, d bzw. den Lookat P, L, u und die Frustumparameter $\phi$, r, n, f eindeutig definiert.
