Environment Mapping
← 3D Texturen | ● | Programmable Pipeline →

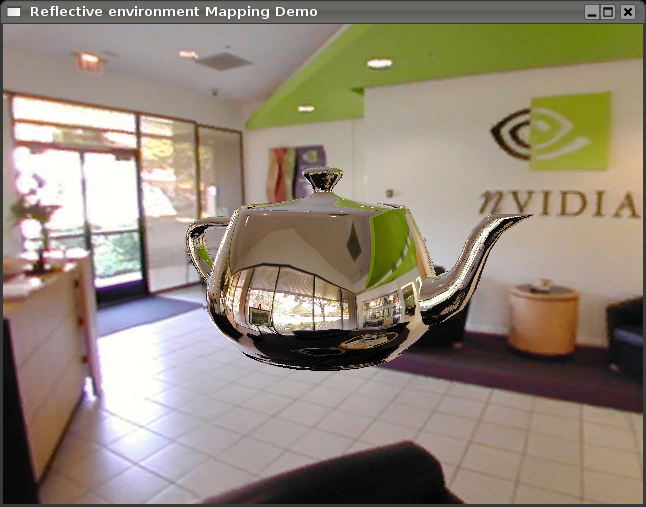

Mit Environment Mapping wird die Reflektion der Umgebung auf Oberflächen simuliert.
Wird vor allem für die Simulation metallischer und lackierter Oberflächen verwendet. Einschränkung: nur Umgebung, keine Selbstreflexion!

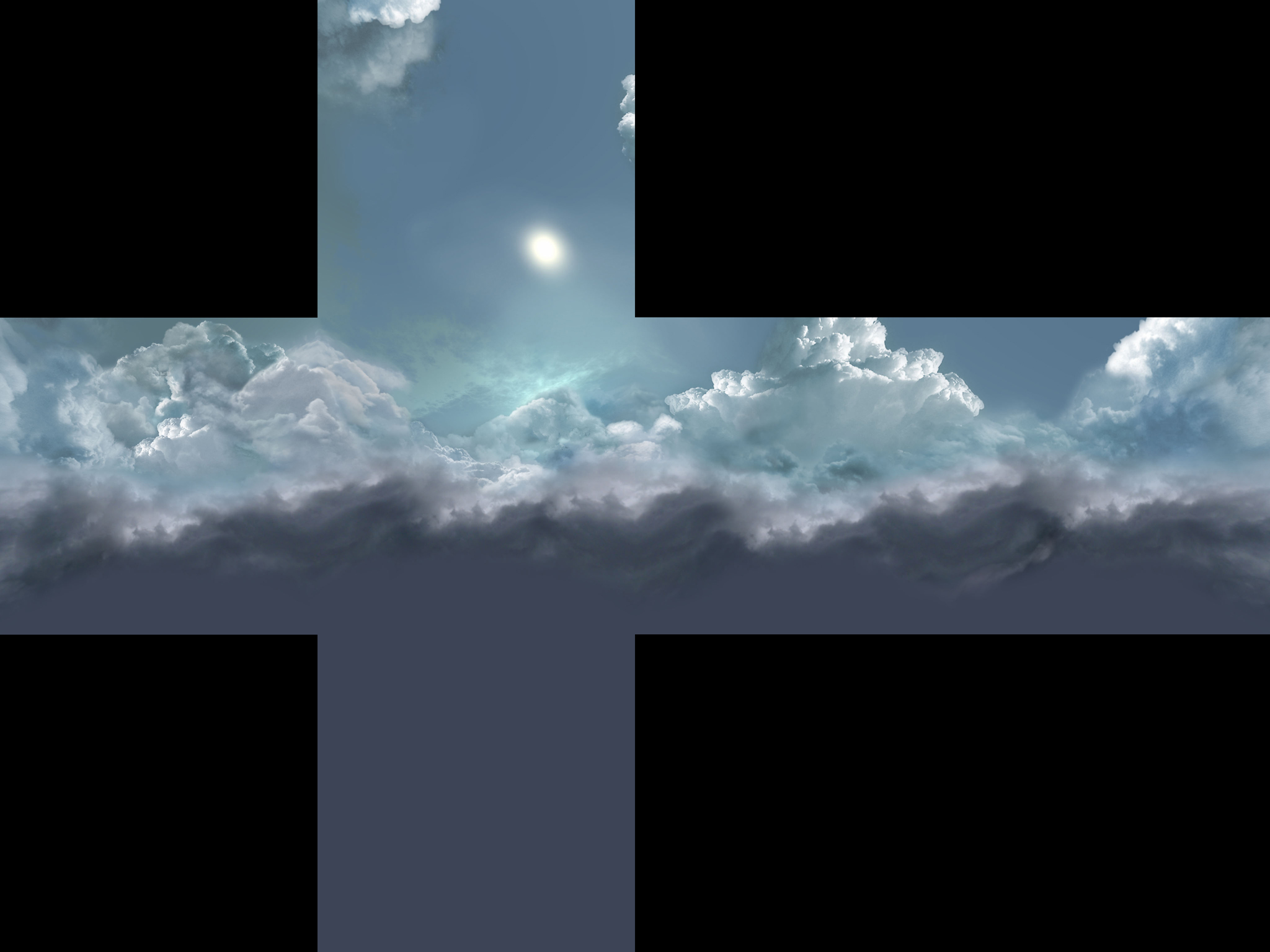

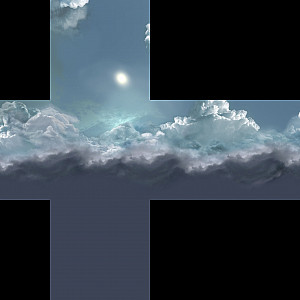

Dafür wird ein Panoramabild (sky dome) oder eine sogenannte Cube Map definiert, die Texturen für alle Seiten einer gedachten Box (sky box) um die Szene umfasst:
Eine solche Cube Map kann über 3(!) Koordinaten angesprochen werden; die Grafikkarte interpretiert die Koordinaten als Vektor vom Ursprung des Würfels in eine Richtung, selektiert die getroffene Fläche (aufgrund der größten Komponente) und schlägt in dieser nach.
Ein typischer Vektor, der dafür benutzt wird, ist der an der Normalen gespiegelte View-Vektor.
Im Netz sind etliche frei verfügbare Cubemaps zu finden.
Dynamische Environment Maps
Für stärkeren Realismus muss die Environment Map die aktuelle (!) Szene wiedergeben. Dazu zeichnet man die Szene zuerst von Mittelpunkt des reflektierten Objektes 6x (siehe Render-to-Texture), und benutzt diese 6 Texturen dann als Environment Map für das finale Rendering vom regulären Viewport.
Dies ist eine Anwendung von Render to Texture.
